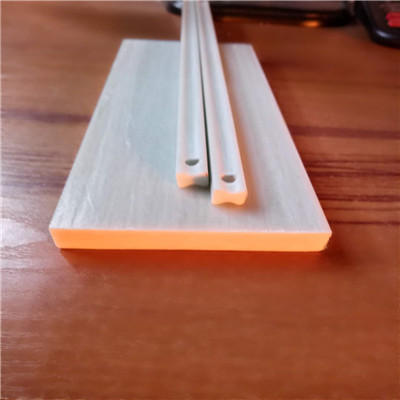

玻璃钢绝缘撑条的特点

玻璃钢制品是良好的耐腐材料，首先用树脂（酚醛塑料、环氧树脂及聚酯树脂）让它们凝为一体，制成的材料，其抗拉强度可与钢材相媲美—因此得名叫玻璃钢。大家看到这里应该明白一点了，因为该产品的硬度很高。
玻璃钢制品的拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比。因此在航空、火箭、宇宙飞行器、高压容器以及在其他需要减轻自重的制品应用中，都具有******成效。FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力。但是它的缺点也很明显，就是他的耐长时间耐高温方面比较差，一般FRP不能在高温下长期使用，通用聚酯FRP在50℃以上强度就明显下降，一般只在100℃以下使用，通用型环氧FRP在60℃以上，强度有明显下降。
防腐特点

玻璃钢制品以其******的抗腐蚀能力成为很多行业的传输介质，但是它又是凭借什么才实现它的******特性。纤维缠绕玻璃钢制品结构上分内衬层、结构层及外保护层三部分。其中，内衬层树脂含量高，一般在70%以上，其内表面富树脂层树脂含量高达95%左右。通过对内衬所用树脂的选择，可使玻璃钢制品在输送液体时具有不同的耐腐蚀性能，从而满足不同的工作需要；对需外防腐的场合，只需对外保护层树脂进行认真选择，便也可达到不同外防腐的使用目的。
玻璃钢制品根据不同的腐蚀环境，可选用不同的防腐树脂，主要包括：间苯型不饱和聚酯树脂、乙烯基树脂、双酚A树脂、环氧树脂及呋喃树脂等，根据具体情况分别选用：对酸性环境，选用双酚A树脂、呋喃树脂等；对碱性环境，选用乙烯基树脂、环氧树脂或呋喃树脂等；对溶剂型使用环境，选用呋喃等树脂；当酸、盐、溶剂等腐蚀不是十分严重时，则可选用价格较为低廉的间苯型树脂。通过对内衬层不同树脂的选择，便可使玻璃钢制品广泛用于酸、碱、盐、溶剂等工作环境中，表现出良好的耐腐蚀性能

品生产工艺：

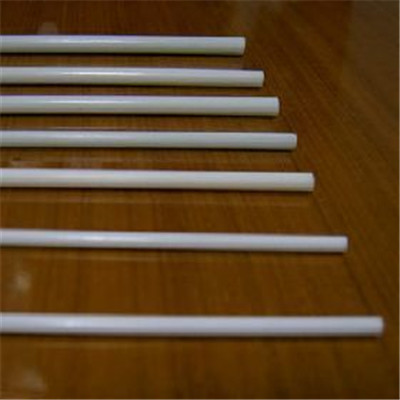

1、拉挤工艺
玻璃钢梁是由拉挤成型过程是由送纱、浸胶、预成型、固化定型、牵引、切断等工序组成。无捻粗纱从纱架引出后，经过导纱装置进入树脂槽浸透树脂胶液，然后进入预成型模，将多余树脂和气泡排出，再进入成型模凝胶、固化。固化后的制品由牵引机连续不断地从模具拉出，最后由切断机定长切断。
2、工艺控制
拉挤成型工艺控制的参数主要包括成型温度、固化时间、牵引张力及牵引速度等。
（1）成型温度
在拉挤成型过程中，材料在穿越模具时发生的变化是最关键的。
玻璃纤维浸胶后通过加热的金属模具，一般将连续拉挤过程分为预热区、胶凝区和固化区。在模具上使用加热板来加热。树脂在加热过程中，温度逐渐升高，粘度降低。通过预热区后，树脂体系开始胶凝、固化，在固化区内产品受热继续固化，以保证出模时有足够的固化度。大于树脂的放热峰值，温度上限为树脂的降解温度。温度、胶凝时间、拉速应当匹配。预热区温度可以较低，胶凝区与固化区温度相似。温度分布应使产品固化放热峰出现在模具中部靠前，胶凝固化分离点应控制在模具中部。温度梯度不宜过大。
（2）拉挤速度的确定
拉挤模具的长度一般为0?．6-1?.2m。在一定的温度条件下，树脂体系的胶凝时间对工艺参数速度的确定是非常重要的。一般的说，选择拉挤速度要充分考虑使产品在模具中部胶凝固化，也即脱离点在中部并尽量靠前。如果拉挤速度过快、制品固化不良或者不能固化，直接影响到产品质量；如果拉挤速度过慢，型材在模中停留时间过长，制品固化过度，产品轻度会降低。拉挤工艺在启动时，速度应放慢，然后逐渐提高到正常拉挤速度。一般拉挤速度为500一1300mm/min。
（3）牵引力
牵引力是保证制品顺利出模的关键，牵引力的大小由产品与模具之间的界面上的剪切应力来确定。在模具中剪切力是随拉速的变化而变化的。
模具入口处的剪切应力与模具壁附近树脂的粘滞阻力相一致。通过升温，在模具预热区内，树脂粘度随温度升高而降低，剪切力也开始下降。初始峰值的变化由树脂粘性流体的性质决定。另外，填料含量和模具入口温度也对初始剪切力影响很大。
由于树脂固化反应，它的粘度增加而产生第2个剪切应力峰。该值对应于树脂与模具壁面的脱离点，并与拉速关系很大，当牵引速度增加时，这个点的剪切力大大减小。
?最后，第3区域也即模具出口处，出现连续的剪切应力，这是由于在固化区中与模具壁摩擦引起的，这个摩擦力较小。牵引力在工艺控制中很重要。成型中若想使制品表面光洁，要求产品在脱离点的剪切应力较小，并且尽早脱离模具。牵引力的变化反应了产品在模具中的反应状态，它与许多因素，如：纤维含量、制品的几何形状与尺寸、脱模剂、温度、拉速等有关系。
（4）各拉挤工艺变量的相关性
热参数、拉速、牵引力三个工艺参数中，热参数是由树脂系统的特性来确定的，是拉挤工艺中应当解决的首要因素。拉挤速度确定的原则是在给定的模内温度下的胶凝时间，保证制品在模具中部胶凝、固化。牵引力的制约因素较多，如：它与模具温度关系很大，并受到拉挤速度的控制。拉速的增加直接影响到剪切应力的第二个峰值，即脱离点处的剪切应力；脱模剂的影响也是不容忽视的因素。

JINGLONG

服务承诺

Service commitment

1：产品质量承诺 Commitment to product quality:

产品的制造过程和检测均有质量记录和检测资料。

对产品性能的检测，我们竭诚欢迎您亲临公司对产品进行全过程、全性能检查，待产品被确认合格后再包装发货。

2：产品价格承诺 Price promise:

为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。

在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。

3：交货期承诺 Delivery Commitment:

尽量按客户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。

4：售后服务承诺 Service commitment:

服务宗旨：快速、果断、准确、周到、彻底。

服务目标：服务质量赢得用户满意。

服务原则：若出现质量异常或客户有投诉现象，我公司将本着客户至上的原则，及时沟通、妥善处理。

网址：http://www.jinglong2006.com/

联系人：祝彦娜

电话：15670039779
