拉挤成型工艺特点介绍

拉挤成型工艺特点：

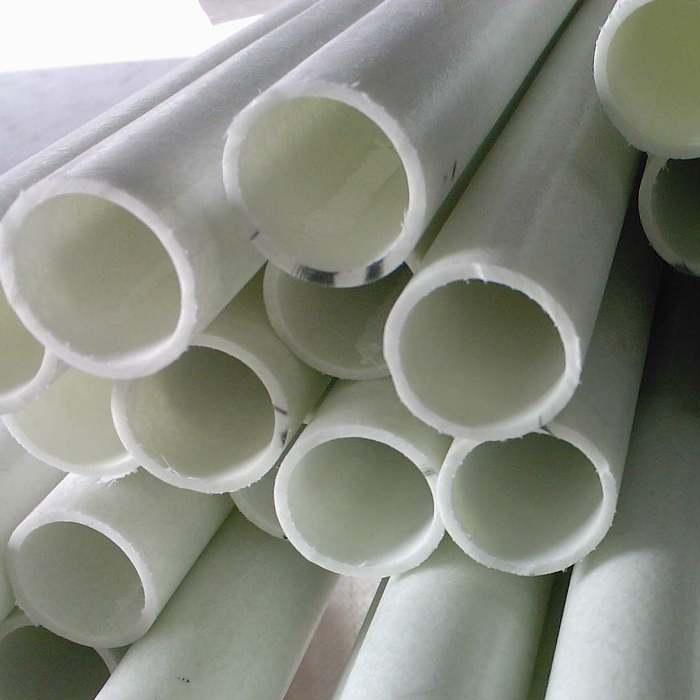

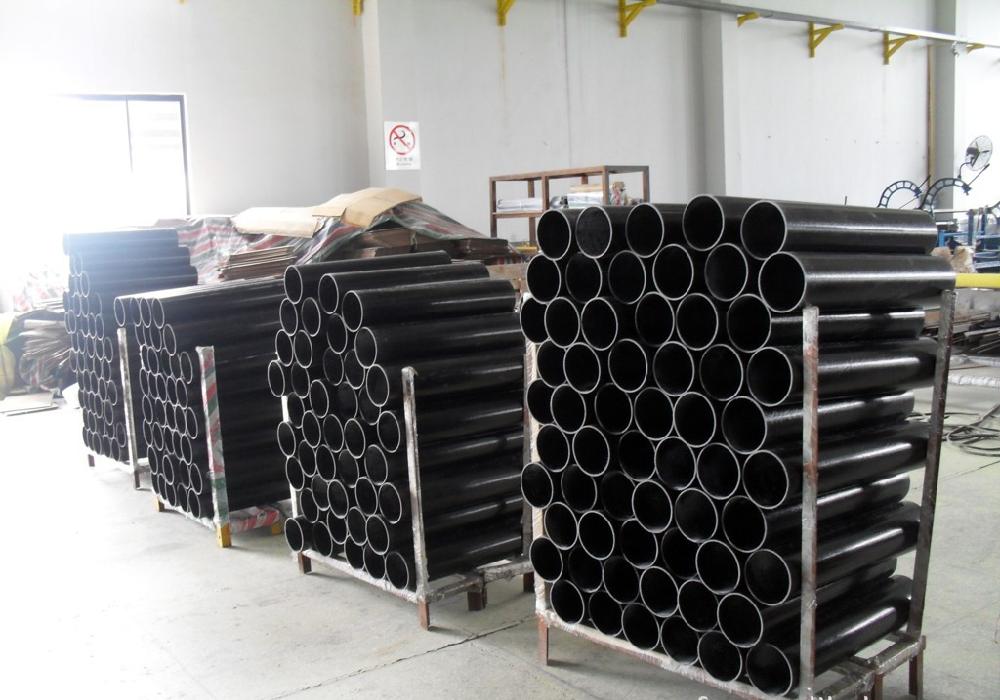

拉挤成型工艺是将浸渍树脂胶液的连续玻璃纤维束、带或布等，在牵引力的作用下，通过挤压模具成型、固化，连续不断地生产长度不限的玻璃钢型材。这种工艺***适于生产各种断面形状的玻璃钢型材，如棒、管、实体型材（工字形、槽形、方形型材）和空腹型材（门窗型材、叶片等）等。

拉挤成型是复合材料成型工艺中的一种特殊工艺，其优点：

①生产过程完全实现自动化控制，生产效率高；

②拉挤成型制品中纤维含量可高达80%，浸胶在张力下进行，能充分发挥增强材料的作用，产品强度高；

③制品纵、横向强度可任意调整，可以满足不同力学性能制品的使用要求；

④生产过程中无边角废料，产品不需后加工，故较其他工艺省工，省原料，省能耗；

⑤制品质量稳定，重复性好，长度可任意切断。

拉挤成型工艺的缺点是产品形状单调，只能生产线性型材，而且横向强度不高。

目前用拉挤法生产的产品规模有细到1mm的线材，粗到70mm的棒材，大到800mm×280mm空腹型材，生产时的牵引速度达6m/min,******牵引力达40t.

拉挤成型产品的开发应用，在国内外都受到行业同仁的关注，已开发应用的产品有近百种，应用领域十分广阔，已广泛用于：

⑴电工领域 已开发应用的产品有：电缆保护槽、盖，电机槽楔块，绝缘棒，电工梯，电缆支架，高压线路工具，天线、电线杆、横担、电缆地下保护管，变压器零件，光缆增强芯材，变电所结构，电缆分线架，熔断丝管，线路维修车吊架等。

⑵防腐工程 拉挤产品是结构形状和材料特性的合理结合，在化工防腐工程领域更能发挥其特长，已开发的产品有：防腐结构型材、管网支撑结构、格栅地板、栏杆、油井抽油杆、井下压力管道、梯子、堰板和溢流闸、排雾器叶片、化学器贮罐的内外支撑、进料槽、排气管、废水处理设备等。

⑶建筑工业 主要用于轻型结构，高层楼层的上层结构，活动房结构，移动式工作台，门窗型材，混凝土增强筋（代替钢筋），帐篷支架，发电站的烟气洗涤和粉尘收集系统，房屋吊顶结构，檐槽，电脑，试验室。

⑷交通领域 主要产品有高速公路护栏板、支柱，过街人行桥，公路桥，汽车货架，车内扶手，冷藏车车厢板，行李架，保险杠，架空单轨，汽车簧片，叉口路障，刹车片，电力火车轨道护板等。

⑸运动娱乐领域 主要产品有：弓箭、高尔夫球杆、滑雪板、滑雪杖、曲棍球棒、木琴部件、机动雪橇滑轨加固件、单杠和双杠、活动游泳池底板，高低栏架，船艇桨柄，钓鱼竿，撑杆，横杆等。

⑹其他方面的应用 其它方面待开发的产品很多，是一个广阔的领域，已应用的产品有太阳能收集器支架，测量标杆，塔尺，雨伞柄，拖把，扫帚把，工具柄（锤柄、铲柄），梯子以及航空航天飞行器中的高性能绝缘杆件，风机叶片，路灯柱等。

模具是拉挤成型技术中的重要工具，一般由预成型模和成型模两部分组成。

（1）预成型模具 在拉挤成型过程中，增强材料浸渍树脂后（或被浸渍的同时），在进入成型模具前必须经过由一组导纱元件组成的预成型模具，预成型模的作用是将浸胶后的增强材料按照型材断面配置形式，逐步形成近似成型模控形状和尺寸的预成型体，然后进入成模，这样可以保证制品断面含纱量均匀。

（2）成型模具

 成型模具截面面积与产品横截面面积之比一般应大于或等于10，以保证模具有足够的强度和刚度，加热后热量分布均匀和稳定。拉挤模具长度是根据成型过程中牵引速度和树脂凝固速度决定，以保证制品拉出时达到脱模固化程度。根据经验，一般模具长度在500-1500mm范围。一般采用钢镀铬，模腔表面要求光洁，耐磨，借以减少拉挤成型的摩擦阻力和提高模具的使用寿命。

对于拉挤模具，模具材料的选择直接影响着模具的性能。由于玻璃钢拉挤型材市场前景广阔，需求量大，所以模具的使用寿命相对要求要长，因此对拉挤模具材料的选择要求具备以下性能：

①较高的强度，耐疲劳性和耐磨性

②较高的耐热性和较小的热变形性

③良好的耐腐蚀性

④良好的切削性和表面抛光性能

⑤受热变形小，尺寸稳定好

分型面的选择：

拉挤模具一般有几块模具拼装组合而成，在模具设计时，分型面选择的原则是：在满足模具制造的前提下，尽量减少分型面，保证合缝严密。

模具入口设计:玻璃纤维浸树脂后进入成型模具时，纤维束是在成型机牵引作用下进入模具的.由于模具进口处纤维束十分松散，往往在入口处积聚缠绕，造成断纤。再者，模具在长时间使用过程中，由于积聚缠绕的影响，往往造成人口磨损严重，影响产品质量。为解决这一问题。在模具入口处周边倒一截面为1／4椭圆截面圆角，同时入口采用锥形，角度在5～8°为宜，长度在50～100mm为宜，这可大大减少断纤现象发生，提高了玻璃钢拉挤制品的质量。

近几年来，我国的玻璃钢行业发展迅猛，玻璃钢市场潜力巨大。在这巨大的市场上竞争也是非常激烈的，而这种竞争主要是质量的竞争。怎样能处于市场顶端，立身于质量竞争的漩涡中立于不败之地，这其中模具的设计是关键。因此，拉挤模具设计是玻璃钢拉挤工艺中具有重要意义。
